高功率光分路器
欧亿光电（OE photonics）的高功率光分路器是基于平面波导工艺，属于分功率器件。可以承受5w的光功率，此产品广泛用于WDM和FTTx系统。
特点
♦ 高功率
♦ 低损耗
♦ 良好的通道一致性
应用
♦光纤放大系统
♦ WDM系统
♦ 光纤传感
♦ FTTx系统

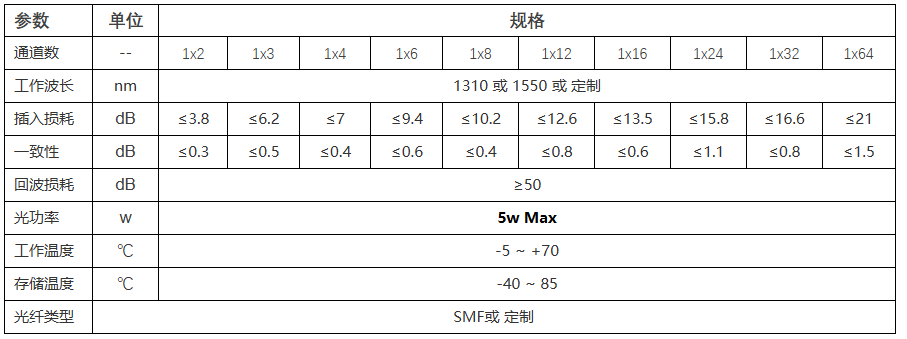

主要规格
|
参数 |
单位 |
规格 |
|||||||||
|
通道数 |
-- |
1x2 |
1x3 |
1x4 |
1x6 |
1x8 |
1x12 |
1x16 |
1x24 |
1x32 |
1x64 |
|
工作波长 |
nm |
1310 或 1550 或 定制 |
|||||||||
|
插入损耗 |
dB |
≤3.8 |
≤6.2 |
≤7 |
≤9.4 |
≤10.2 |
≤12.6 |
≤13.5 |
≤15.8 |
≤16.6 |
≤21 |
|
一致性 |
dB |
≤0.3 |
≤0.5 |
≤0.4 |
≤0.6 |
≤0.4 |
≤0.8 |
≤0.6 |
≤1.1 |
≤0.8 |
≤1.5 |
|
回波损耗 |
dB |
≥50 |
|||||||||
|
光功率 |
w |
5w Max |
|||||||||
|
工作温度 |
℃ |
-5 ~ +70 |
|||||||||
|
存储温度 |
℃ |
-40 ~ 85 |
|||||||||
|
光纤类型 |
SMF或 定制 |
||||||||||
备注：
1）IL为常温测试结果。
2）以上参数不含连接头，加连接头后IL增加0.2dB。
