2xN(2≤N≤64) 光分路器
|
欧亿光电(OE photonics)的光分路器是基于石英玻璃的集成波导光功率分配器件，具有尺寸小、寿命长和可靠性稳定等特点，被广泛应用于CATV系统，局端和终端的无源光接入网等光网络领域。 |

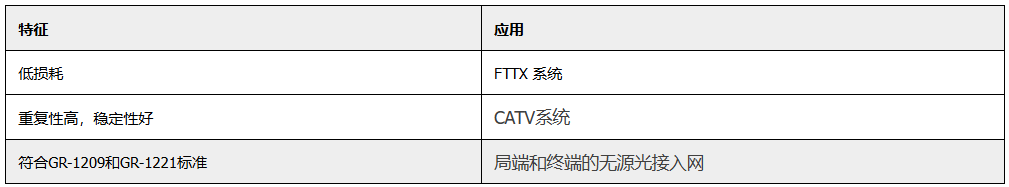

| 特征 | 应用 |
| 低损耗 | FTTX 系统 |
| 重复性高，稳定性好 | CATV系统 |
| 符合GR-1209和GR-1221标准 | 局端和终端的无源光接入网 |

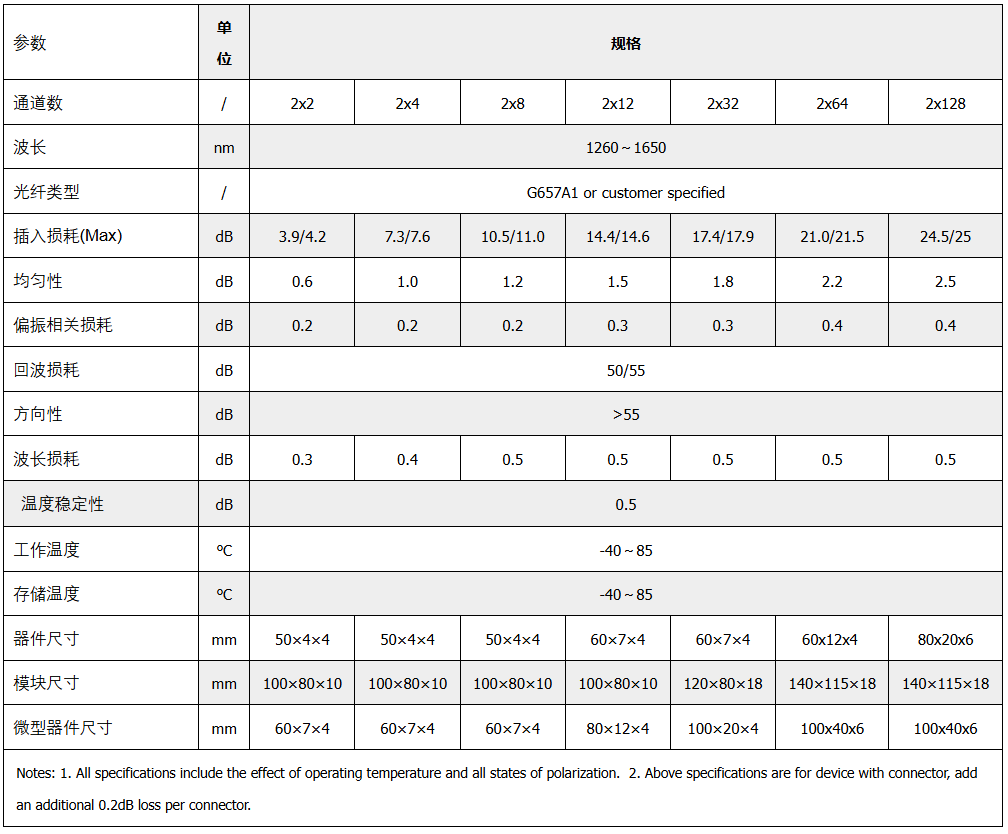

主要规格
|
参数 |
单位 | 规格 | ||||||
|
通道数 |
/ | 2x2 | 2x4 | 2x8 | 2x12 | 2x32 | 2x64 | 2x128 |
|
波长 |
nm | 1260～1650 | ||||||
|
光纤类型 |
/ | G657A1 or customer specified | ||||||
|
插入损耗(Max) |
dB | 3.9/4.2 | 7.3/7.6 | 10.5/11.0 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25 |
|
均匀性 |
dB | 0.6 | 1.0 | 1.2 | 1.5 | 1.8 | 2.2 | 2.5 |
| 偏振相关损耗 | dB | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
|
回波损耗 |
dB | 50/55 | ||||||
|
方向性 |
dB | >55 | ||||||
|
波长损耗 |
dB | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| 温度稳定性 | dB | 0.5 | ||||||
|
工作温度 |
℃ | -40～85 | ||||||
|
存储温度 |
℃ | -40～85 | ||||||
|
器件尺寸 |
mm | 50×4×4 | 50×4×4 | 50×4×4 | 60×7×4 | 60×7×4 | 60x12x4 | 80x20x6 |
| 模块尺寸 | mm | 100×80×10 | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 140×115×18 | 140×115×18 |
|
微型器件尺寸 |
mm | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 | 100×20×4 | 100x40x6 | 100x40x6 |
|
Notes: 1. All specifications include the effect of operating temperature and all states of polarization. 2. Above specifications are for device with connector, add an additional 0.2dB loss per connector. |
||||||||
